深圳市联盛精工科技有限公司-卷料双头全自动打孔机-LS-350型

冲孔机

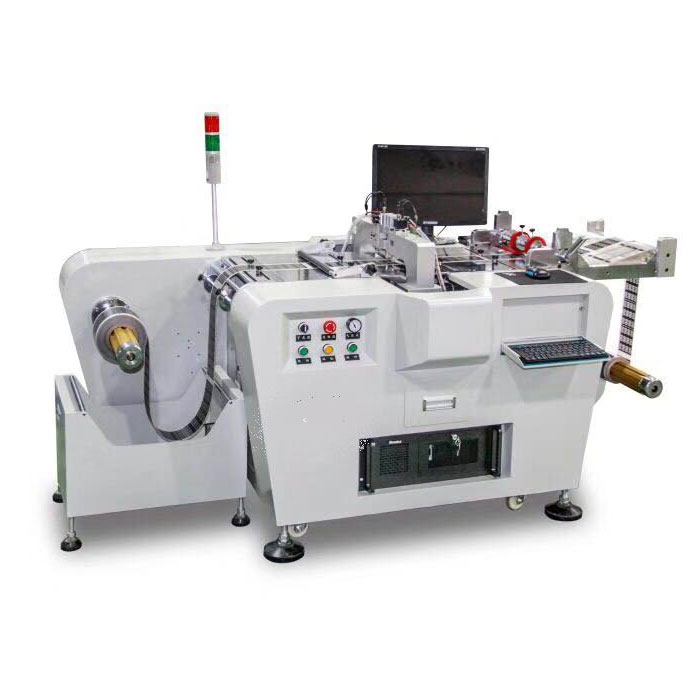

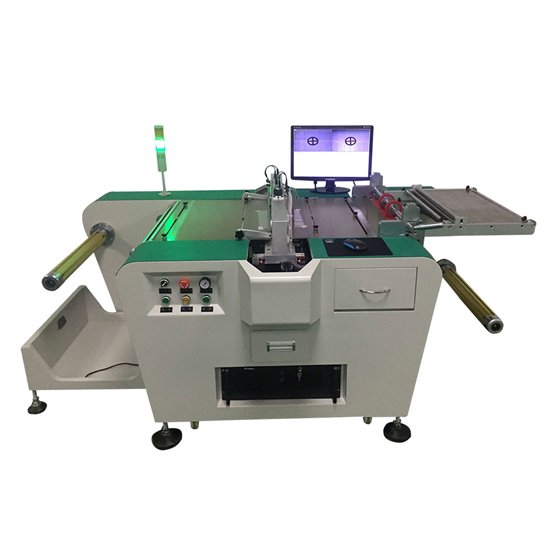

卷料双头全自动打孔机-LS-350型

深圳市联盛精工科技有限公司成立于2006年,公司致力为PCB、铝基板、FPC、手机镜片、铭牌等行业,提供最好的生产设备,大胆应用新技术、新材料、新工艺,不断改良设计,引领行业新标准,严格内部管理,合理的价格及诚信的服务与国内外客户建立了良好的合作关系,是集科研、开发、生产于一体的高科技企业。
电话:0755-28955972  /  手机:13632973808

 卷料双头全自动打孔机-LS-350型  产品详细



  型号:LS-C3

  适用范围Scope of application

  FPC、薄膜、IMD、行业



  性能特点Performance characteristics

  全自动卷对卷料冲孔机是一款专门针对卷料印刷产品,自动放料、自动送料、自动打孔切片集一体的自动化设备。本产品采用工业电脑控制、伺服电机输送、高清CCD影像定位的一款高科技自动化设备。全自动卷对卷自动定位冲孔机的实现,真正意义上实现无人工化的操作,满足了客户大批量生产的需求,从而大幅减低成本,提高生产效率。



  产品特点Product features

  1. 自动光感放料:只要加工料在红外线感应范围之外,放料机将自动放料,提供下一步送料所需的料长;

  2. 自动滚轮导料架:产品经过及周边导料块固定,可确保产品始终保持一致方向;

  3. 除尘防静电功能:在工作台面上装有除尘防静电滚轮,可以去除产品表面的粉尘及静电;

  4. 方向定位快:工作台面上配置有方向定位功能,确保产品在长距离拉料过程中不出现偏料现象;

  5. CCD影像精确定位:CCD工业相机精确定位,确保产品精确定位,绝不会出现偏孔漏孔现象;

  6. 冲孔模具:冲孔模具采用进口高速钢及精研磨加工及真空热处理,确保模具的精度和使用寿命;

  7. 人机界面显示:冲孔机采用人机界面显示,可同步观看冲孔实况;

  8. NC伺服送料:NC伺服送料机采用进口的日本伺服送料机,PLC编程,可以设置30种步距,每次送料精度确保0.01mm;

  9. 光感追色定位器:光感追色可以控制冲孔的精确性;

  10. 放料速度:可随意调节,起步频率从0开始慢慢上升到运行,避免起步过快,造成材料表面擦伤;

  11. 冲孔速度:本设备运用我司自主开发的HS系列软件,高速稳定电机,高运算工业电脑,冲孔速度可达0.6秒/2孔。

  技术参数Technical parameters

  型号

  HSQ-350


  主机参数

  冲孔直径 mm

  Φ1-Φ5.0 (支持订做)

  识别圆直径mm

  Φ1-Φ5.0(可带”十字圆”标志)


  冲孔厚度mm

  0.05-1 (视材料而异)


  冲孔速度 s/孔

  0.45


  加工精度mm

  ±0.02


  最大加工宽度 mm

  350 (可根据客户具体要求宽度设计非标尺寸机器)


  气压要求mpa

  0.6-0.8


  最大冲力N

  7000


  功耗KW

  0.4-0.5


  工作电压V

  AC220-240


  机器外形(L*W*H)mm

  2100*1000*970


  机器净重KG

  400±5


  使用环境

  空调


  光源

  透射红外线、反射红外线


  送料方式

  伺服送料


  卷料的最大直径mm

  800以内


  机器配件Machine parts

  配件名称

  配件品牌

  配件产地

  导轨

  THK

  日本

  丝杆

  上银

  台湾

  CCD摄像头

  索尼

  日本

  主板/软件

  联盛

  自主开发(可终身免费升级)

  气缸

  亚德客

  台湾

  电磁阀

  亚德客

  台湾

  伺服电机

  安川

  日本
